一体化溶解加药装置

一体化溶解加药装置

BYGTF型一体化溶解加药裝置
诸城博宇环保专业生产制造地埋式一体化污水处理设备,公司主要生产带式压滤机污水处理设备、气浮机、微滤机、砂水分离器、行车式刮吸泥机、周边传动刮吸泥机、旋转钟式除砂机器、螺旋输送机、格栅除污机、自动加药装置等各种环保设备机械。
一、产品介绍:
BYGTF型一体化溶解加药装置是一种将粉状药剂配置成一定浓度的药液,并将其准确投加至加药点的先进的加药系统,主要用于给水系统、循环系统、污泥脱水系统中高分子聚合物溶液的制备与投加
型号示例:

二、工作原理及构造:
蝌蚪中的粉状药剂经定量供料装置送入混合器中,与水进行完全混合后进入溶液箱中,混合液经多次搅拌后混匀成规定投加浓度的溶液,最后进入贮液室内,经计量泵投加至加药点。
主要组成部分:料斗、振动系统、干粉定量投料器、进水系统、搅拌机、支架、溶液箱、扶梯及计量泵等组成。
特点:
  1. 集自动配料、溶解、投加于一体,全自动运行,连续制备与投加。
  2. 定量投药装置计量准确,采用无级变速器驱动,可方便调整供料量,配制药剂浓度范围大。
  3. 具有液位控制、物料检测、振动辅助下料等功能,自动化程度很高。
三、技术性能参数表:
項目╲型号
GTF1000
GTF1500
GTF2000
GTF2500
GTF3000
制备能力(L/h)
熟化时间一小时
1000
1500
2000
2500
3000
整机功率(kW)
2.2(3.4*)
2.8(4.0*)
3(4.2*
3.3(4.5*
3.7(4.9*
PAM干粉投加量(kg/h)
2~10                   3~15             3.5~20
进水量(×1000L/h)
0.5~1.5
1~2
1.5~2.5
3~3
2.5~3.5
外形尺寸(mm)
L
2000
2500
2500
3000
3000
B
900
1000
1200
1200
1500
H1
850
850
1000
1000
1000
H
2700
3000
B1
250
300
400
400
500
D
25
25
25
25
25
D1
20
20
25
25
25
注:投加的药剂为有机高分子聚合物,配制浓度2-5%。,熟化时间一般为1-2h,整机功率不包括计量泵功率。*为配带真空上料功能(GTFz型)的功率。

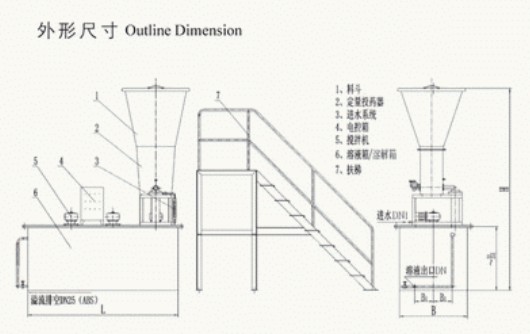

外形尺寸表
型号
E
F
φ
GTF1000
2050
950
DN25
GTF1500
2550
1050
DN25
GTF2000
2550
1250
DN25
GTF2500
3050
1250
DN32
GTF3000
3050
1550
DN32
计量泵预埋件尺寸图:
尺寸(mm)╲项目
单柱塞计量泵流量范围(L/h)
双头隔膜计量泵流量范围(L/h)
200~1000
1000~2500
1000~3000
A
350
520
520
B
180
260
450
C
≥800
≥1000
D
≥650
≥860
≥700
订货说明:
  1. 注明配制药剂名称、浓度范围。
  2. 注明计量泵类别、最大流量及数量。
  3. 若需变频调速计量泵、请注明。


名称:一体化溶解加药装置
