橡胶带式真空过滤机
诸城博宇环保专业生产制造地埋式一体化污水处理设备,公司主要生产带式压滤机污水处理设备、气浮机、微滤机、砂水分离器、行车式刮吸泥机、周边传动刮吸泥机、旋转钟式除砂机器、螺旋输送机、格栅除污机、自动加药装置等各种环保设备机械。
一、概述
带式真空过滤机采用了固定真空盒,胶带在真空盒上滑动,真空盒与胶带间构成运动密封的结构型式。它能连续自动完成过滤、滤饼洗涤、卸渣、滤布再生等工艺操作,并且母液有与滤饼洗涤液可以分段收集。具有过滤效率高、生产能力大、洗涤效率好,滤饼水分低、操作灵活、维护简单等优点。
带式真空过滤机是以真空负压为推动力实现固液分离的设备,在结构上,过滤区段沿水平长度方向布置,可以连续完成过滤、洗涤、吸干、滤布再生等作业。设备具有过滤效率高、生产能力大、洗涤效果好、滤饼水分低、操作灵活,维修费用低等优点。可广泛应用于冶金、矿山、化工、造纸、食品、制药、环保等领域中的固液分离,尤其在烟气脱硫中的石膏脱水方面(FGD)有良好的应用。
二、技术参数

过滤宽度/M

1.3
1.8
2.0
2.5
3.2
4.0
4.5
过滤长度/M
N(整数)
过滤面积/m2
重量/T
过滤面积/m2
重量/T
过滤面积/m2
重量/T
过滤面积/m2
重量/T
过滤面积/m2
重量/T
过滤面积/m2
重量/T
过滤面积/m2
重量/T
8
3
10.4
8.3
14.4
12.7
16
14.2
20
20.0
25.6
26.3




10
4
13.0
9.0
18.0
13.7
20
15.4
25
22.0
32.0
28.5




12
5
15.6
10.5
21.6
15.3
24
17.2
30
25.3
38.4
32.9
40
48.0
54
55.0
14
6
18.2
11.5
25.2
16.6
28
18.7
35
27.4
45.0
35.3
56
51.0
63
57.9
16
7
20.8
12.5
28.8
17.9
32
20.2
40
29.5
51.2
37.7
64
53.6
72
60.8
18
8
23.4
13.5
32.4
19.2
36
21.7
45
31.6
58.0
40.1
72
56.2
81
63.7
20
9
26.0
14.5
36.0
20.5
40
28.0
50
38.6
64.0
42.5
80
58.8
90
72.0
22
10


39.6
21.8
44
30.0
55
40.9
70.4
51.0
88
66.6
99
75.2
24
11




48
32.0
60
43.2
77.0
53.5
96
69.4
108
78.4
26
12






65
45.5
83.2
56.0
104
72.2
117
81.6
28
13








89.6
58.5
112
75.0
126
84.8
30
14








96.0
61.0
120
77.8
135
88.0
A(m)
N<5
0.20
0.20
0.25
0.25
0.40


N≥5
0.25
0.25
0.25
0.40
0.40
0.40
0.40
B(m)
N<5
0.45
0.45
0.45
0.45
0.52


N≥5
0.45
0.45
0.45
0.52
0.645
0.645
0.645
C(m)
N<5
1.30
1.30
1.30
1.30
1.60


5≤N≤9
1.30
1.30
1.30
1.60
1.675
1.675
1.675
N>9

1.30
1.30
1.60
1.675
1.975
1.975
D(m)
N<5
2.00
2.00
2.00
2.00
2.20


5≤N≤9
2.00
2.00
2.00
2.00
2.20
2.20
2.20
N>9

2.00
2.00
2.20
2.20
2.25
2.25
E(m)
N<5
1.85
1.85
2.00
2.00
2.11


5≤N≤9
2.00
2.00
2.00
2.11
2.21
2.21
2.21
N>9

2.00
2.00
2.11
2.21
2.41
2.41
F(m)
N<5
0.86
0.86
0.86
0.86
1.105


N≥5
0.91
0.91
0.91
1.105
1.205
1.205
1.205
H(m)
N<5
2.00
2.00
2.00
2.18
2.60


5≤N≤9
2.18
2.18
2.18
2.38
3.10
3.10
3.10
N>9
2.18
2.18
2.18
2.60
3.10
3.60
3.60
W(m)

1.95
2.45
2.65
3.25
4.15
4.80
5.30

三、带式真空过滤机技术特点:
A、可以连续完成喂料过滤、滤饼洗涤、吸干、卸料、滤布再生等工艺操作。
B、过滤母液和各段滤饼洗涤液可以分段收集,并可实现平流和逆流洗涤。
C、整体结构模块化设计,可灵活组装,便于运输和安装。
D、控制系统应用了DCS技术,可实现现场和远程自动控制。

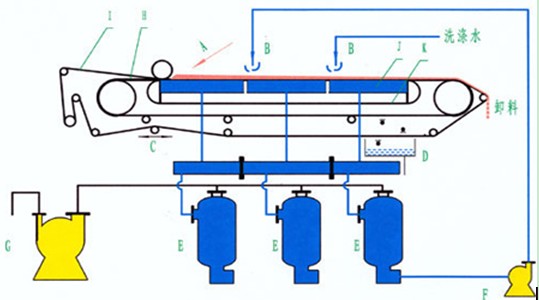

四、工艺流程
A.料装置  B.淋洗装置C.纠偏装置D.清洗装置E.气液分离器
F.返水泵G.真空泵H.橡胶带I.滤布J.真空盒K.磨擦带

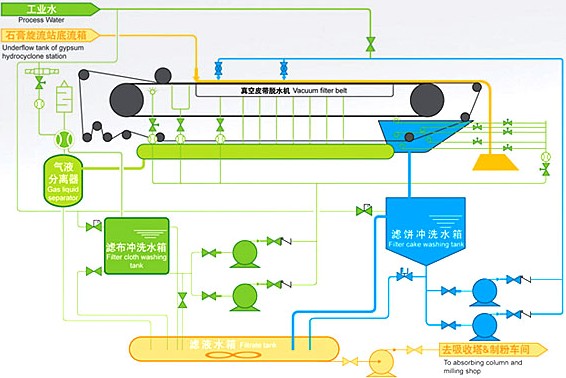

脱硫工艺:
五、带式真空过滤机性能与结构

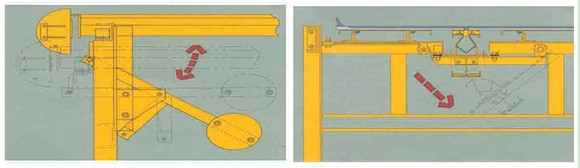

真空盒与升降装置:
真空盒采用分节联结成整体,每节均有管口与集液总管相连形成真空集液系统。
同时设计了一套升降机构,有利于更换摩擦带。
纠偏装置:

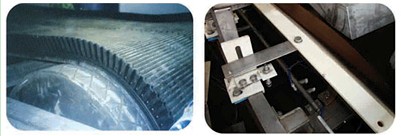

采用气缸或气囊推动纠偏转一定角度来自动纠正滤布的偏移,保证滤布的正常运转。
气囊纠偏气缸纠偏
张紧装置:
张紧装置通过丝杠调节胶带张紧度,以保证胶带有足够的摩擦力,并且不发生跑偏现象。
清洗装置:
采用工艺水喷射,清洗滤布和胶带,且配有真空吸管密封的箱体,这样可以保证清洁的工作现场。喷头采用美国喷雾公司的产品,可以充分保证清洗效果。
淋洗工艺:
采用逆流淋洗与喷淋洗装置,同时可根据物料及工艺的要求采用顺流洗涤和逆流洗涤两种方法,对物料清洗的更彻底。

胶带裙边及挡板:
采用EP200四层聚酯布的环形橡胶带,胶带裙边采用组合结构即波形裙边与平行胶带粘合而成,这种结构裙边伸缩性好,可避免裙边经过辊筒改向破裂,可防止料液从两侧流出。橡胶带的上部构造为中间一排排水沟槽,沟槽中间钻有真空排液孔,钻空部位为纯橡胶无布层,可防止液体通过布层纤维进入橡胶层导致胶带分层,大大的延长了橡胶带的使用寿命。
五、带式真空过滤机应用
